卷板機是用于將鋼板卷制成圓柱或圓錐形筒體的機械設備，該設備普遍應用于機械加工制造行業。三輥卷板機生產效率的提高、耗費能源的減少和成本的降低，對企業的經濟效益起到了至關重要的作用。
卷板機的工作能力是指板材在冷態下，按規定的屈服極限卷制大板材厚度與寬度時小卷筒直徑的能力。冷卷精度較高，操作工藝簡便，但對板材的質量要求較高（如不允許有缺口、裂紋等缺陷），金相組織一致性要好。當卷制板厚較大或彎曲半徑較小并超過設備工作能力時，在設備允許的前提下可采用熱卷的方法。有些不允許冷卷的板材，熱卷剛性太差，則采用溫卷的方法。
三輥對稱式卷板機上輥在兩下輥中央對稱位置通過液壓缸內的液壓油作用于活塞作垂直升降運動，通過主減速機的末級齒輪帶動兩下輥齒輪嚙合作旋轉運動，為卷制板材提供扭矩。

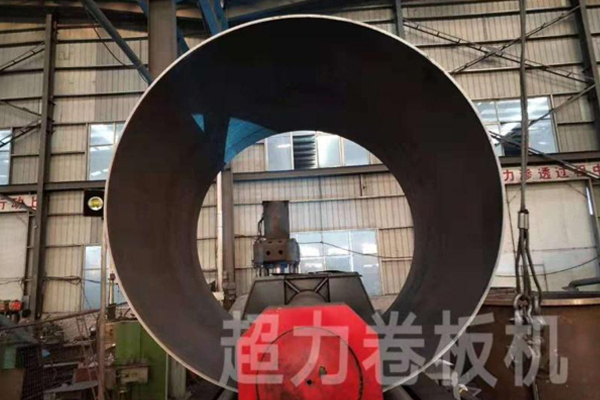

超力公司生產的三輥機械對稱式卷板機是在生產中應用較普遍的一種卷板機設備，其工作時上輥是被動輥，可上下移動；下輥是主動輥，是固定輥，當板料送人上下輥之間時，鋼板的下表面與兩個輥的高點相接觸，當上輥下壓并超過材料的屈服極限時，板料便產生塑性變形。隨著3個輥軸的旋轉，便形成一條弧線，這條弧線的外層纖維被拉伸，內層被擠縮，中性層不變，這時鋼板被卷成圓。
由于卷板機的三輥是對稱式的，在彎曲成型過程中，板材前后受力相對均勻，因此能夠較好的解決鋼板的彈復問題和精度問題。其缺點在于對稱式卷板機不能彎卷板材的長度，板材兩端有約等于下輥中心距之半的長度仍然是直的。而剩余板頭需校圓或借助其它設備進行預彎。
