卷板機是將金屬板材卷彎成筒形、弧形或其它形狀工件的通用設備。配備輔助裝置還可卷制錐形、橢圓形等工件。卷板機根據三點定圓原理，利用工作輥相對位置變化和旋轉運動，強力移動上輥或下輥，使板材產生塑性變形而彎曲。驅動工作輥轉動，由于工作表面與受彎板材之間的摩擦力，板材得以沿其縱向方向卷彎。板材依次獲得相同曲率的塑性彎曲變形。廣泛用于鍋爐、造船、石油、化工、水工、金屬結構及其他機械制造行業。

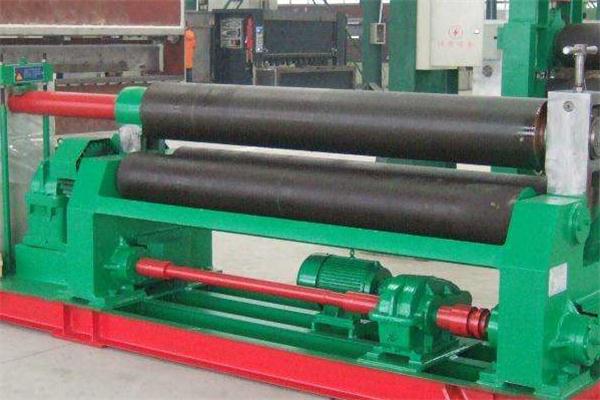

卷板機作為在造船、化工、鍋爐、水電、壓力容器以及機械制造各行業中，有著廣泛的應用的設備，它的的主要組成部分有哪些呢？關于三輥卷板機的主要部件結構是怎樣的呢？下面給大家講解一下：
（1）上下輥：為卷板機的重要部件，材質為鍛制優質碳素鋼。
（2）機架：分左右機架各一件，機架上裝有下輥軸承。機架內部有方扣絲桿，絲桿上端與上輥兩端軸承座相鉸接。
（3）傳動部分由電機、減速機、蝸桿、絲杠、渦輪、螺母組成，電機。
（4）減速機：采用zsy280硬齒面型減速機與墊高一同安裝在槽鋼底座上。
（5）電氣部分：安裝在一個操縱箱內，便于操作。
（6）卸料裝置：裝于減速機一側用于卸料時平衡上輥；由油缸完成卸料與恢復。
（7）底座：由型鋼與鋼板焊接而成。將機架、減速機、電機等都安裝在其上面，從而形成一個整體。
卷板機是企業生產中的一款重要設備，使用該設備期間要注意定期維護檢修，卷板機的各個摩擦部位需應定期加油，以保持機件的正常運轉。
